商品の詳細:
|
| 製品名: | 空気冷却スクリューチラー | 安全保護: | 高低圧保護,過負荷保護,防凍保護,相次列保護など |
|---|---|---|---|
| 電源: | 3段階、380V/50HZ | 温度範囲: | -5°Cから15°C |
| 保証: | 機械全体に 1 年,圧縮機に 3 年 | コンデンサー型: | 羽根管 |
| 蒸化器のタイプ: | 貝および管 | ||
| ハイライト: | PLC制御産業水スリラー,PLC コントロール 商業用水冷却システム,3 段階産業用水冷却機 |
||

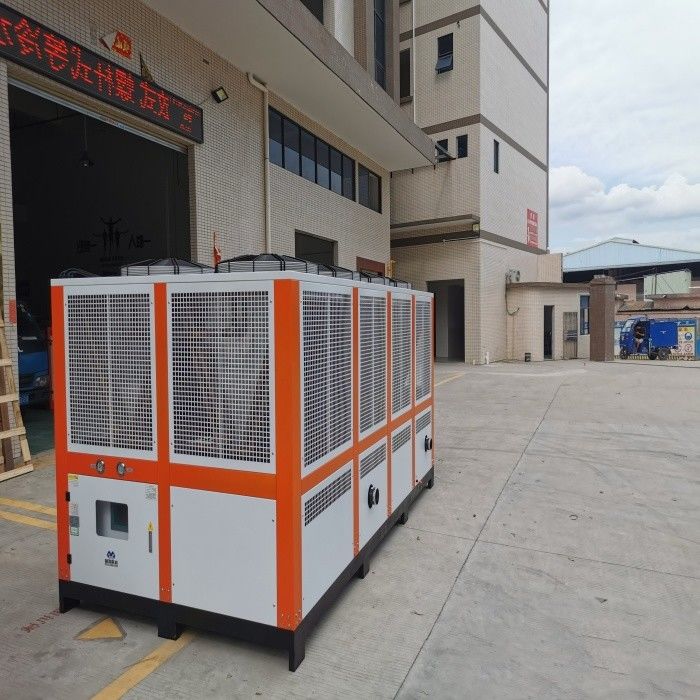

40D 空気冷却スクリューチラー 金属加工,プラスチック注射鋳造,レーザー切削,電子機器製造
製品説明:
空気冷却スクリューチラーは,主に蒸発機,圧縮機,コンデンサー,拡張バルブおよび他の部品で構成される,産業冷却および商業用エアコン機器の一種です..低温低圧冷却剤を高温高圧ガスに圧縮し 熱を冷却器から外へ放出しますそして最後に,再利用のために蒸発器に戻るための膨張バルブを通って冷却剤の温度と圧力を低下させる.
動作中に,空気冷却スクリューチラーは,屋外空気の熱を吸収し,冷却水を冷却し,室内の温度を下げるように部屋に循環します.室外 の 温度 や 湿度 など の 要因 に よっ て,冷却 の 効率 が 大きく 左右 さ れ ます高温や高湿度環境では効果が限られている可能性があります.
水冷却式冷却機と比較して,空気冷却式螺旋冷却機は,追加の冷却水システムを必要としないため,よりシンプルで費用対効果が高い.冷却のために外空を使っているので大気汚染が多い地域や室内空気の質を維持する必要がある地域では問題になります
生産特徴:
空気冷却スクリューチラーと水冷却スクリューチラーは 2つの異なる冷却方法であり,いくつかの異なる特性があります.
1冷却方法: 空気冷却式スクリューチラーでは,冷却を実現するために,内蔵ファンとヒートシンクを通して熱を周囲空気に散布します.水冷却式スクリューチラーでは,循環する水によって熱を吸収し,冷却塔や冷却装置を通じて熱を大気中に放出する..
2設置と保守: 空気冷却式スクリューチラーには,水管と冷却塔を接続する必要なく,設置と保守は比較的簡単です.水冷却スクリューチラー水管と冷却タワーに接続する必要があります水循環システムも定期的にチェックし,維持する必要があります.
3冷却効率:水冷却スクリュー冷却機は,水は空気よりも熱をよりよく伝導するので,一般的に冷却効率が高くなります.高温環境や高負荷の運用条件下水冷却スクリューチラーは,通常,より安定して信頼性の高い冷却効果を提供します.
4空気冷却スクリューチラーは冷却塔を必要とせず,比較的小さなスペースを占めています.水冷却スクリューチラーが熱を放出するために追加の冷却塔を必要とします比較的広いスペースを占めています
5環境への適応性:空気冷却式スクリューチラーは,外部水源に依存していないため,安定した水供給や水質が悪い環境に適しています.水冷却スクリューチラーには安定した水源が必要で,水質に対する要求は高くなります.
結論として,空気冷却スクリューチラーは,安装が簡単で,水源や冷却塔の必要がない,そしていくつかの特殊な環境に適している利点があります.水冷却スクリューチラーが高い冷却効率と安定性を持っている一方で一般的な産業および商業用用途に適していますが,追加の水循環システムと冷却塔が必要です.どの冷却方法を選ぶかは,特定のニーズと環境条件によって決定されるべきです.
作業原理:
空気冷却のスクリュークリーラーの動作原理は次のとおりである.
圧縮プロセス:冷却剤は,スクリューコンプレッサーで高温高圧ガスに圧縮され,その後コンデンサに入ります.
高温高圧ガスが高圧液体になるように冷却され,同時に熱を放出します扇風機やラジエーターで外空に散布される.
膨張プロセス:高圧液体が膨張バルブで解圧された後,低温低圧液体になり,蒸発器に入ります.
蒸発プロセス:低温・低圧の液体は蒸発器で蒸発し,室内の熱を吸収し,室内の冷却水を冷却し,室内に循環します室内の温度を下げる目的を達成する.
技術パラメータ:
| モデル | RX-30A | RX-40A | RX-50A | RX-60A | RX-70A | RX-80A | RX-90A | RX-100A | RX-110A | ||
| 冷却容量 | kW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| カロリー/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | ||||||||||
| 電源 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 総力 | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| 電流 | A について | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| 冷却水 | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| コンプレッサー | タイプ | 半密閉式スクリュータイプ | |||||||||
| 開始方法 | Y-△ | ||||||||||
| 容量調整 | 0,25,50,75,100 | ||||||||||
| 入力電源 | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| 冷凍油 | タイプ | HBR-A01 | |||||||||
| 充填量 | L について | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| 冷却剤 | タイプ | R-22/R407C | |||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | ||||||||||
| 蒸発器 | 充填量 | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| タイプ | 殻とチューブ | ||||||||||
| コンデンサ | 直径 | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| タイプ | 高効率の銅袖アルミフィンのタイプ + 低騒音の外部ローター扇風機 | ||||||||||
| 冷却空気の容量 | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| 保護装置 | 高低電圧スイッチ,防凍スイッチ,溶解プラグ,安全バルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | ||||||||||
| サイズ | L について | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| 体重 | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
応用産業:
空気冷却スクリュー冷却機は,スクリューコンプレッサーと空気冷却コンデンサを使用する冷却機で,以下の産業に適しています.
1工業製造:工業製造過程では,プラスチック加工機器,金属加工機器,化学機器など多くの機器を冷却する必要があります.この時点で,これらの機器の冷却サービスを提供するために,空気冷却スクリューチラーを使用する必要があります.
2商業用建物: 空気冷却式スクリューチラーは,大型商業用建物,工場,ショッピングセンター,スーパーマーケット,ホテルなど公共の場所の冷却サービスを提供できます.病院オフィスビルなど
3製薬産業: 製薬産業では,多くの生産プロセスで,製品の品質と安全性を確保するために,温度と湿度を制御する必要があります.冷却と湿度管理のために冷却機が必要です.
4食品産業:食品産業では,ワイン,飲み物,乳製品など,多くの生産プロセスで温度制御が必要であり,冷却には冷却機が必要です.
5電子機器産業:電子機器産業では,電子部品,半導体機器など多くの機器が冷却され,冷却のために冷却機が必要です.
簡単に言うと,空気冷却式スクリューチラーは,工業製造,商業建設,製薬産業,食品産業電子機器産業など
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
空気冷却式冷却機は,標準的な複合板製の木箱に包装され,出荷されます.すべての部品はフィルムで固定され,保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を確保するために木製の箱に輸送マーク情報ラベルを貼り付け.
冷却システムの設計を最適化するためのアドバイスは?
プラスチックの注射鋳造プロセスにおける冷却システムの設計を最適化する際の提案と考慮事項は以下の通りです.
1均一な冷却:冷却水が注射模具全体,特にホットスポットを通して均等に流れるようにしてください.適切な冷却チャネルのレイアウトとサイズを設計して,冷却水が模具の表面に完全に接触し,熱を効果的に吸収できるようにします.
2. 冷却速度を制御する: 冷却水の流量と温度を調整することによって冷却速度を制御する. プラスチック注射鋳造中に,冷却の速度を制御する.冷却速度が速すぎたり遅すぎたりすると 製品の質に悪影響を及ぼす可能性があります特定のプラスチック材料と製品要件に応じて,最高の冷却効果を達成するために冷却水のパラメータを調整します.
3適当な冷却チャネルを設計し,冷却水が効果的に流れるようにします.カナルの形状とレイアウトは,冷却効果を最大化するために特定の注射鋳造部品のために最適化されるべきです.
4冷却管とノズルを使用します.冷却システム内の冷却管とノズルを使用して冷却水を特定の領域に導いて冷却ホットスポットに集中してください.この方法により冷却効率が向上し,冷却水の無駄遣いが避けられます.
5冷却システムの清掃と維持: 冷却チャネルが塞ぐのを防ぐために冷却システムを定期的に清掃し,冷却水の円滑な流れを保証します.同時に,冷却装置の冷却装置を定期的に清掃し,冷却チャネルの冷却チャネルを固定し,冷却チャネルを固定し,冷却チャネルを固定し,冷却チャネルを固定し,冷却チャネルを固定し,冷却チャネルを固定し,冷却チャネルを固定し,冷却チャネルを固定し,冷却チャネルを固定し,冷却チャネルを固定し,冷却チャネルを固定し,冷却チャネルを固定し,冷却チャネルを固定し,冷却チャネルを固定し,冷却チャネルを固定し,冷却チャネルを固定し,冷却チャネルを固定し,冷却チャネルを固定し,冷却チャネルを固定し,冷却チャネルを固定し,冷却チャネルを固定し,冷却チャネルを固定し,冷却チャネルを固定し,冷却する.冷却水装置の正常な動作と性能を確保するために,冷却システムの動作状態を定期的にチェックする..
6温度センサーとモニタリングシステムを使用する: 温度センサーとモニタリングシステムを設置して,注射型材の温度変化をモニタリングする.これは,冷却効果をリアルタイムに監視し,必要に応じて調整し最適化することができます.
7模具材料の選択:冷却効果を改善するために,熱伝導性が良い模具材料を選択します.熱伝導性が より良い材料 は,冷却 道 に より 早く 熱 を 伝導 し,冷却 を 速める こと に 役立ち ます.
上記の最適化対策により,冷却システムの効果が向上し,注射鋳造過程中の冷却効率が向上できます.インジェクション・モールディング・サイクルが短縮できる生産効率と製品品質を向上させることができる.
