商品の詳細:
|
| 製品名: | 空気冷水のスリラー | 安全保護: | 高低圧保護,過負荷保護,防凍保護 |
|---|---|---|---|
| 圧縮機力: | 2.25KW | ポンプパワー: | 0.75kw |
| コンデンサー型: | 羽根管 | サイズ: | 930*520*975 |
| 温度範囲: | 5-20°C | 適用する: | 産業/商業 |
| ハイライト: | 100HP産業用冷却冷却機,100HP 空気冷却冷却機,R410A 工業用冷却機 |
||

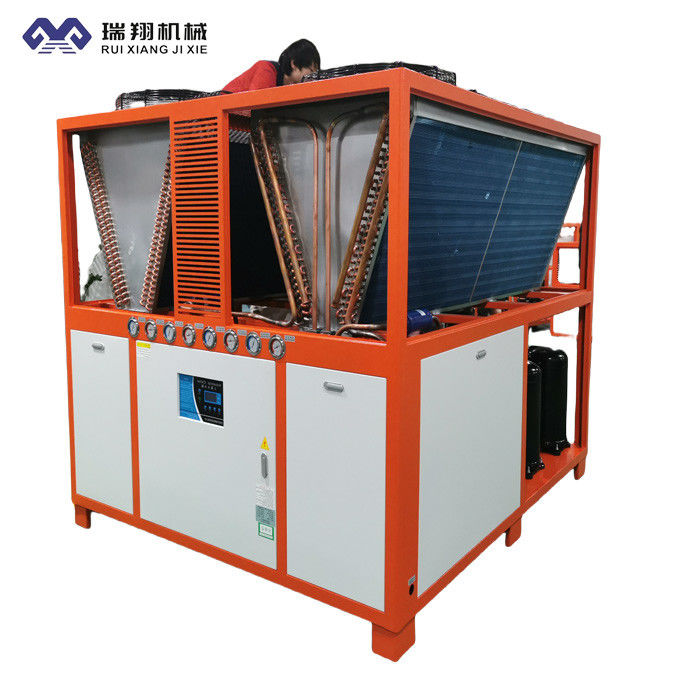

100HP 空気冷却水冷蔵庫 デンマーク ダンフォス スクロール コンプレッサーを使用
製品説明:
空気冷却スクロールチラーは,空気冷却コンデンサーとスクロールコンプレッサー技術を使用する冷却およびエアコンシステムで使用される装置である.
空気冷却式スクロール冷却機は,空気冷却式冷却機を用いて熱を散布する.冷却機は冷却サイクルにおける重要な部品である.高温および高圧冷却剤ガスを冷却し,高圧液体に変換する伝統的な冷却機は,通常,水冷却冷却機を使用して熱を散布し,冷却のために冷却塔または他の水源に接続する必要があります.空気冷却スクロールチラーは,熱を取り去り,熱散を達成するために冷却機表面のフィンを横断して吹く扇風機を使用.
空気 冷却 スクロール 冷却 器 は,従来の 水冷却 器 に 対し て 幾つ か の 利点 を 持っ て い ます.第一 に,外部 の 水源 に 接続 する 必要 が あり ませ ん.それ に よっ て 設置 が より 便利 です.第二に水ポンプや冷却塔などの追加設備がないため,システムはよりシンプルで,スペースも少なくなります.空気冷却式スクロールチラーでは,通常高エネルギー効率の比があり,安定した冷却効果をもたらすことができる..
製品の特徴:
空気冷却式スクロールチラーは,空気冷却式コンデンサーとスクロールコンプレッサー技術を使用するチラーです.以下にいくつかの共通項があります:
1高効率と省エネ: 空気冷却スクロールチラーは高効率のスクロールコンプレッサーを使用して高エネルギー効率の比率を提供し,省エネ操作を達成します.電気消費量が少なく,冷却が良くなります.エネルギー消費と運用コストを削減する.
2コンパクトな設計:このタイプの冷却機は,通常,コンパクトな構造設計を持ち,比較的小さなスペースを占めています.商業用および工業用用途においてより柔軟かつ便利である..
3迅速な冷却: 空気冷却式コンデンサーは,ファンやヒートシンクを通して熱を迅速に散布し,迅速かつ効果的な冷却効果を提供します.これは,空気冷却スクロールチラーが迅速な冷却を必要とするシナリオでうまく機能させる高温環境や急速な冷却を必要とするアプリケーションなど
4シンプルな設置: 空気冷却式スロールチラーは,外部水源や冷却塔に接続する必要がないため,比較的簡単に設置できます.これは,設置中にパイプレイアウトと水道システムの構成の複雑さを減らす時間と労働コストを節約します
5自動制御:多くの空気冷却スクロールチラーには高度な自動制御システムがあり,正確な温度制御とインテリジェントな操作を達成できます.これらの制御システムには,通常,設備の安定した動作と最適な性能を確保するための監視および制御機能があります..
6広範囲に適応可能: 空気冷却スクロールチラーは,商業ビル,オフィス,ホテル,医療施設を含む様々な冷却およびエアコンのアプリケーションシナリオに適しています.工業施設異なるサイズやニーズに対応し,適応性と柔軟性を備えています.
作業原理:
空気冷却式ロールチラーの動作原理は,冷却サイクルと散熱サイクルを2つの主要部分に分けることができる.
冷却サイクル部分:
1圧縮:冷却サイクルの中心はスクロール圧縮機です.圧縮機は低温および低圧の冷却ガスを吸い込み,冷却器は冷却器を冷却し,冷却器は冷却器を冷却します.圧縮や圧縮によって圧力と温度を増加させます.
2圧縮された高温高圧冷却剤ガスは,冷却冷却機内に入ります.冷却風扇は冷却冷却機のフィンの上に外空を吹き込み,冷却冷却装置は冷却冷却冷却器の表面に冷却をします.冷却剤ガスが熱を散布し冷却する冷却剤ガスが冷却されると 高圧液体になります
3膨張:高圧液体冷却剤は膨張弁 (スロットル装置) を通して蒸発器に入ります.膨張弁の機能は,冷却剤の圧力を低下させることです.迅速に拡大する温度と圧力を低下させる.
散熱サイクル部分:
1蒸発: 膨張した低温低圧冷却剤が蒸発器に入ります.蒸発器内には羽根管またはラジエーターが設置されています.冷却する水や空気と接触することによって水や空気を冷却する
2冷たい水供給:蒸発器で冷却された水は,熱を吸収し温度を下げるために冷却する必要がある機器またはシステムに送られます.
3冷却サイクル:冷たい水は循環ポンプを通って冷却される装置またはシステムに戻り,冷却のために循環し,閉ループの循環を形成します.
プロセスの全過程中,冷却剤は圧縮,凝縮,膨張,蒸発のサイクルをコンプレッサーの作用で完了し,熱を吸収し,放出します.冷たい水の冷却効果を達成する空気冷却コンデンサーは,冷却剤が冷却し,循環中に循環し続けることを確保するために,風扇を通して熱を除去します.
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサー | 6 ボールバルブ | 10 水タンク | 14 低電圧コントローラ |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ | 16 圧縮バルブ |
技術パラメータ:
| モデル | RX-1HP | RX-2HP | RX-3HP | RX-4HP | R X-5HP | RX-6HP | RX-8HP | RX-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| カロリー/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| モデル | RX-12HP | RX-15HP | RX-20HP | RX-25HP | RX-30HP | RX-40HP | RX-50HP | RX-60HP | ||
| 冷却容量 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
応用産業:
小型冷却機は,以下のものを含めながら,さまざまな産業およびアプリケーションに適しています.
1電子機器産業:小型冷却機は 高技術製品の冷却を可能にします機器の正常な動作を保証する電子部品.
2薬剤産業:小型冷却機は,温度制御を必要とする薬剤生産プロセスのリンクのために安定した冷却効果を提供します.医薬品の品質と安全性を保証する.
3食品加工中に温度制御を必要とするリンクのための冷却を提供することができます.食品の品質と安全性を確保するために.
4プラスチック産業:小型空気冷却機は,プラスチック注射鋳造,吹塑,挤出鋳造,など,温度制御リンクのための冷却を提供することができます.製品品質と生産効率を保証するために.
5化学産業:化学製品の品質と安全性を保証するために,化学生産プロセスで温度制御を必要とするリンクのための冷却を提供することができます..
一般的に,小型冷却機は,冷却を必要とする様々な機会に適しており,さまざまな産業のための効率的で安定し信頼性の高い冷却ソリューションを提供します.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
クリエーターの技術サポートとサービスには,次の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
冷却器 は 標準 的 な 複合 材 の 木製 の 箱 に 包装 さ れ,出荷 さ れ て い ます.すべての 部品 は フィルム で 固定 さ れ,保護 さ れ て い ます.その 後,ユニット は 簡単に 輸送 する ため の パレット に 置か れ ます.配送の正確性を確保するために木製の箱に輸送マーク情報ラベルを貼り付け.
空気冷却式ロールチラー の蒸発器 は,水 や 空気 に 接触 する 際 に 熱 を どの よう に 吸収 し ます か.
空気冷却スクロールチラーの蒸発器が水や空気との接触によって熱を吸収する過程は,次の2つの方法で実施できる.
1水冷却方法:
水冷却では,蒸発器の内側には通常,冷たい水を循環させることで熱を吸収するチューブまたはペニント管のセットが含まれます.水は循環ポンプを通して冷水システムから蒸発器のパイプに輸送されます冷却剤は蒸発器内側から,このチューブの外面を通り,冷たい水はチューブの内側を通ります.冷却剤の低温と低圧により冷たい水管の表面から熱を吸収し 冷たい水の温度を下げ,熱を吸収します.この方法で冷たい水を循環させることができます.冷却剤は蒸発と熱吸収のサイクルを継続している間.
2空気冷却方法:
空気冷却モードでは,蒸発器内のパイプ表面は外気にさらされる.冷却剤はチューブ内側に流れ,扇風機は蒸発器のチューブ表面に外気を吹き込む.外気との接触によって,冷却剤はパイプ表面から熱を吸収し,パイプ表面が冷却して熱を運び去る.この方法で,冷却剤は蒸発と熱吸収のサイクルを継続することができます.
蒸発器は蒸発過程で冷却剤が熱を吸収する能力を利用します 水や空気と接触することで冷却効果を達成するために水や空気から熱を吸収する使用する特定の方法は,アプリケーションのニーズと設計の要求に依存します.
