商品の詳細:
|
| 製品名: | 水冷却スクリューチラー | 冷却容量: | 100〜2000KW |
|---|---|---|---|
| 冷却温度: | 5℃-35℃ | コンプレッサー型: | スクロールコンプレッサー |
| 制御システム: | シメンス PLC/マイクロプロセッサ制御 | 蒸発器: | シェルとチューブ/落ちるフィルム/水浸し |
| コンデンサー: | 貝および管 | 騒音レベル: | ≤60dB (A) |
| 保護: | コンプレッサー過負荷、高圧/低圧、水流量、相順、凍結防止 | 冷却剤: | R22/R407C/R134A/R410A |
| 電圧: | 380V/3N/50Hz | ||
| ハイライト: | R134A 持ち運び可能な水冷却冷却機,R134A ポータブルウォーターチラー,R410A ポータブルウォータークーラー |
||

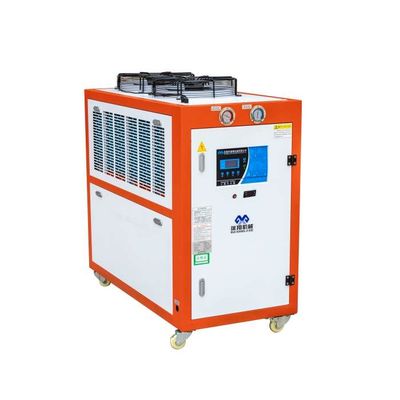

熱冷両回路温度制御冷却機
恒温温温冷却機 (熱ポンプ冷却機,熱水冷却機) とは,冷却と加熱機能を統合した装置である.熱ポンプ技術によって冷却と加熱の二重機能を達成します.
製品の特徴:
恒温冷却機のメリットとしては,
1. 二重循環システム: 二つのシステム統合冷却機には二重循環システムがあり,同時に2つの異なる冷却システムに冷却水を供給できます.設備の利用率を向上させる.
2高効率と省エネ: 2つのシステム統合式冷却機は高効率の冷却技術と冷却水ポンプを採用しています.エネルギー節約と環境保護を実現できるエネルギー消費を削減し,設備のエネルギー効率を向上させる.
3安定・信頼性: 2つのシステムで構成される統合冷却機には独立冷却システムと冷却システムがあり,動作中の設備の安定性と信頼性を保証できます.
4空間利用率が高い: 2つのシステム統合式冷却機は,コンパクトな設計を持ち,空間が限られている場合に対応できるわずかなスペースを占めています.
5操作が簡単です. 統合された2システム式冷却機は操作も保守も簡単で,維持コストと難易度を減らすことができます.
簡単に言うと,二システム統合冷却機は,二重循環システムを持つ冷却機で,同時に2つの異なる冷却システムに冷却水を供給できます.高効率のメリットがありますエネルギー節約,安定性,信頼性,空間利用率が高い,操作が簡単です.それは,同時に2つの異なる冷却システムに冷却水を供給する必要がある場合に適しています.中央空調システム,冷却塔システム,工業冷却システムなど
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサー | 6 ボールバルブ | 10 水タンク | 14 低電圧コントローラ |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ | 16 圧縮バルブ |
技術パラメータ:
| モデル | RX-1HP | RX-2HP | RX-3HP |
RX-4HP |
RX-5HP | RX-6HP | RX-8HP | RX-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| カロリー/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| モデル | RX-12HP | RX-15HP | RX-20HP | RX-25HP | RX-30HP | RX-40HP | RX-50HP | RX-60HP | ||
| 冷却容量 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
応用産業:
冷や熱で統合された恒温冷却機は,冷却と加熱を同時に提供し,恒温を維持する必要がある場合に広く使用されています.
1工業生産:化学反応,注射鋳造,電子製造など,産業プロセスで恒温を必要とする冷却と加熱に使用される.
2実験室と科学研究: 実験設備,原子炉,恒温浴室,など,実験室と科学研究機関に適しています.恒温冷却と暖房を供給する.
3医療分野: 医療冷熱療法機器,研究室機器,医療イメージング機器など,医療機器同時に冷却と加熱機能を備える必要があります温度を一定に保ちます
4他の用途: 統合された冷却と加熱恒温冷却機は,高温制御要件のある環境でも使用できます.温度シミュレーション試験など半導体製造など
統合された冷却と加熱恒温冷却機の利点は,冷却,加熱,恒温制御機能が統合されていることです.異なるアプリケーションシナリオのニーズを満たすことができる安定した温度制御と効率的なエネルギー利用を提供します.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
恒温冷却機の技術支援及びサービスには,次の事項が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
水冷式スクリューチラーは,標準的な複合板の木製の箱に梱包され,輸送されます.すべての部品はフィルムで固定され,保護され,ユニットは簡単に輸送するためにパレットに置かれます..配送の正確性を確認するために木製の箱に 送料マークの情報ラベルを貼り付けます
熱冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷冷
熱冷統合温度調節器の温度調節制御システムは,恒温の水温を監視し調整するための重要な部品です.一般的な温度調節制御システムの動作原理は次のとおりです.:
1温度センサー: 恒温制御システムには,通常,水温のリアルタイムモニタリングのための"つ以上の温度センサーが含まれます.温度計のような原理に基づいた装置です水温を電気信号に変換して制御システムに送信します
2コントロール: The controller in the thermostatic control system is an intelligent electronic device that receives signals from temperature sensors and controls the operation of heating elements according to the set target temperature and control strategy制御器には通常,入力信号の処理,制御アルゴリズムの実行,制御信号の出力のためのマイクロプロセッサと関連する回路が含まれます.
3フィードバック・ループ:制御器はフィードバック・ループを通じて閉ループ温度制御を実装する.測定した実際の水温と設定された目標温度を比較し,比較結果に基づいて加熱要素の電力を調整します.温度が目標温度より低い場合,制御器は加熱力を増加します.制御器は,加熱力を減らす.
4暖房エレメント制御: 恒温制御システムは,暖房エレメントの動作を制御することによって温度調節を達成します.熱交換器制御装置は,水温を上昇させるために必要な電気エネルギーまたは他の形態のエネルギーを加熱元に供給します.
5安全性保護: 恒温制御システムには,通常,システムの安全な動作を確保するための安全性保護機能も含まれます.これらの保護機能には,過熱防止が含まれます.過剰温度,過剰電流,その他の故障防止のために,過電防止,短回路防止など.
水温を継続的に監視し 熱装置の動作を調整することで恒温制御システムは,設定された目標温度範囲内で水温を安定的に維持することができます.この方法で,統合された熱冷常温冷却機は,需要に応じて恒常的な冷却または加熱効果を提供することができます.温度を正確に制御する必要がある場合に適しています.
