商品の詳細:
|
| 製品名: | 空気冷却スクリューチラー | 騒音レベル: | ≤75dB （A） |
|---|---|---|---|
| 冷却剤: | R22/R407C/R134A | 電圧: | 220V/380V/415V/440V/480V |
| コントローラー: | マイクロプロセッサ/Siemens | 保護: | 高圧/低圧、位相反転、過負荷、不凍液、過熱 |
| ハイライト: | 30HP 空気冷却スクリューコンプレッサー チラー,30HP 空気冷却工業冷却機,R407C 空気冷却スクリューコンプレッサー・チラー |
||

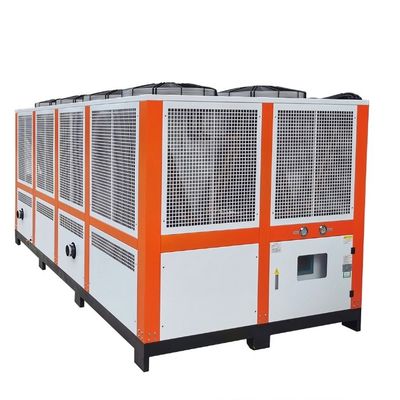

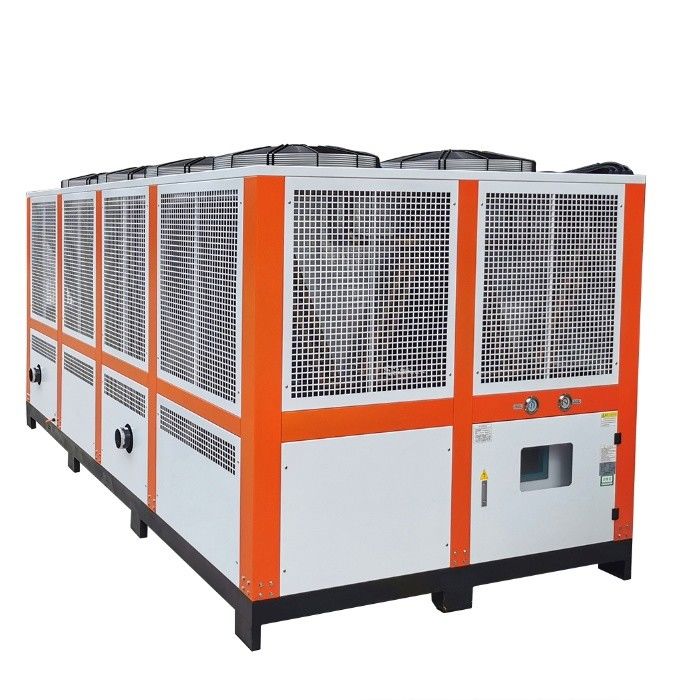

30HP 空気冷却スクリューコンプレッサー冷却機
空気冷却スクリューチラーは,主に蒸発機,圧縮機,コンデンサー,拡張バルブおよび他の部品で構成される,産業冷却および商業用エアコン機器の一種です..低温低圧冷却剤を高温高圧ガスに圧縮し 熱を冷却器から外へ放出しますそして最後に,再利用のために蒸発器に戻るための膨張バルブを通って冷却剤の温度と圧力を低下させる.
動作中に,空気冷却スクリューチラーは,屋外空気の熱を吸収し,冷却水を冷却し,室内の温度を下げるように部屋に循環します.室外 の 温度 や 湿度 など の 要因 に よっ て,冷却 の 効率 が 大きく 左右 さ れ ます高温や高湿度環境では効果が限られている可能性があります.
水冷却式冷却機と比較して,空気冷却式螺旋冷却機は,追加の冷却水システムを必要としないため,よりシンプルで費用対効果が高い.冷却のために外空を使っているので大気汚染が多い地域や室内空気の質を維持する必要がある地域では問題になります
製品の特徴:
空気冷却のスクリュークリーラーの動作原理は次のとおりである.
圧縮プロセス:冷却剤は,スクリューコンプレッサーで高温高圧ガスに圧縮され,その後コンデンサに入ります.
高温高圧ガスが高圧液体になるように冷却され,同時に熱を放出します扇風機やラジエーターで外空に散布される.
膨張プロセス:高圧液体が膨張バルブで解圧された後,低温低圧液体になり,蒸発器に入ります.
蒸発プロセス:低温・低圧の液体は蒸発器で蒸発し,室内の熱を吸収し,室内の冷却水を冷却し,室内に循環します室内の温度を下げる目的を達成する.
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサー | 6 ボールバルブ | 10 水タンク | 14 低電圧コントローラ |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ | 16 圧縮バルブ |
技術パラメータ:
| モデル | RX-30A | RX-40A | RX-50A | RX-60A | RX-70A | RX-80A | RX-90A | RX-100A | RX-110A | ||
| 冷却容量 | kW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| カロリー/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | ||||||||||
| 電源 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 総力 | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| 電流 | A について | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| 冷却水 | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| コンプレッサー | タイプ | 半密閉式スクリュータイプ | |||||||||
| 開始方法 | Y-△ | ||||||||||
| 容量調整 | 0,25,50,75,100 | ||||||||||
| 入力電源 | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| 冷凍油 | タイプ | HBR-A01 | |||||||||
| 充填量 | L について | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| 冷却剤 | タイプ | R-22/R407C | |||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | ||||||||||
| 蒸発器 | 充填量 | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| タイプ | 殻とチューブ | ||||||||||
| コンデンサ | 直径 | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| タイプ | 高効率の銅袖アルミフィンのタイプ + 低騒音の外部ローター扇風機 | ||||||||||
| 冷却空気の容量 | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| 保護装置 | 高低電圧スイッチ,防凍スイッチ,溶解プラグ,安全バルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | ||||||||||
| サイズ | L について | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| 体重 | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| モデル | RX-120A | RX-130A | RX-150A | RX-160D | RX-180D | RX-200D |
RX- 240D |
RX-260D | RX-300D | ||
| 冷却容量 | kW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| カロリー/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | ||||||||||
| 電源 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 総力 | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| 電流 | A について | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| 冷却水 | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| コンプレッサー | タイプ | 半密閉式スクリュータイプ | |||||||||
| 開始方法 | Y-△ | ||||||||||
| 容量調整 | 0,25,50,75,100 | ||||||||||
| 入力電源 | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| 冷凍油 | タイプ | HBR-A01 | |||||||||
| 充填量 | L について | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| 冷却剤 | タイプ | R-22/R407C | |||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | ||||||||||
| 蒸発器 | 充填量 | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| タイプ | 殻とチューブ | ||||||||||
| コンデンサ | 直径 | mm | DN1250 | DN150 | DN200 | ||||||
| タイプ | 高効率の銅袖アルミフィンのタイプ + 低騒音の外部ローター扇風機 | ||||||||||
| 冷却空気の容量 | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| 保護装置 | 高低電圧スイッチ,防凍スイッチ,溶解プラグ,安全バルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | ||||||||||
| サイズ | L について | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| 体重 | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
応用産業:
プラスチック産業において,水冷却機は,幅広い応用シナリオがあります.以下は,プラスチック産業における水冷却機の一般的な特定の応用シナリオです.
1注射鋳造: 注射鋳造機械は,注射鋳造プロセス中にプラスチック固化と固化を制御するために冷却を必要とします.水冷却機は,冷却水を循環させ,プラスチック製品の質と寸法安定性を確保することで,注射鋳造機の温度を低下させます.プラスチック部品,容器,おもちゃなど,様々な注射鋳造製品の製造に広く使用されています.
2吹塑:吹塑機は,プラスチック容器やボトルなどの空洞な製品を製造するために使用されます.吹塑過程では,冷却が必要です.水冷却機は,スムーズな解体を促進するために冷却水を提供することで,プラスチック製品を迅速に冷却し固める瓶詰め飲料,化粧品,洗剤などの産業で広く使用されています.
3エクストルーゼーション 鋳造: エクストルーゼーは,プラスチック製のパイプ,シート,フィルム,およびその他の製品を製造するために使用されます. エクストルーゼーションプロセス中に多くの熱が発生し,冷却が必要です.水冷却機は,冷却液循環システムを通じて,プラスチックの質と寸法安定性を確保するために,挤出機の温度を制御します.建設,包装,電力,自動車産業などで広く使用されています.
4注射模具冷却: 注射模具加工過程では,模具冷却が非常に重要であり,製品の品質と生産効率に直接影響します.冷却装置は冷却水を供給することで注射型を冷却するプラスチックの固化と脱模を加速させ,様々なプラスチック製品を製造するために注射鋳造業界で広く使用されています.
5プラスチックの加工設備の冷却:注射鋳造機,吹塑機および挤出機に加えて,プラスチックの粉砕機などの他のプラスチックの加工機器,プラスチック製の粒剤冷却装置は,冷却水を供給することで,冷却装置の温度を低下させ,正常な動作を保証し,使用期間を延長します.
これはプラスチック産業における冷却装置の一般的な応用例です 実は冷却装置はプラスチック産業で広く使用されていますプラスチックの製造と加工プロセス全体におけるほぼすべての冷却需要をカバーする.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
空気冷却式冷却機は,標準的な複合板製の木箱に包装され,出荷されます.すべての部品はフィルムで固定され,保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を確保するために木製の箱に輸送マーク情報ラベルを貼り付け.
プラスチック産業における冷却装置の利点は?
1. 温度制御:冷却機は安定した冷却水温を提供し,プラスチック加工中に温度制御の精度を保証することができます.これは製品の品質を確保するために不可欠です.次元安定性と外観.
2迅速な冷却:冷却機は効率的な冷却容量を提供し,プラスチック製品を迅速に冷却し固化することができます.これは生産効率を改善し,生産サイクルを短縮するのに役立ちます.
3エネルギー効率:冷却機は先進的な冷却技術を使用し,エネルギー効率が高く,エネルギー消費を削減し,生産コストを削減することができます.
4環境に優しい:冷却機は通常環境に優しい冷却剤を使用し,環境に影響が少ない.環境保護の要件を満たし,プラスチック産業の持続可能な発展に貢献する.
5自動制御:現代の冷却機には,通常,冷却水の温度と流量を監視し調整できる高度な自動制御システムが装備されています.これは,操作の便利さとプロセス制御の精度を高める.
簡単に言うと,冷却機はプラスチック産業で幅広い用途があり,温度制御,高速冷却,エネルギー効率と環境に優しい製品の品質を確保し,生産効率を向上させ,生産コストを削減する上で重要な役割を果たします.
