商品の詳細:
|
| 電源: | 380V/3Ph/50Hz | 環境温度範囲: | 5~45°C |
|---|---|---|---|
| 冷却剤: | R404A | コンデンサー型: | ひれおよび管 |
| 冷却方法: | 空気冷却 | 入力電源: | 3.18KW |
| 認定: | CE/ISO9001 | 騒音レベル: | 65-75 dB |
| ハイライト: | 6HPの商業用水冷却機,6HP 空気冷却式冷却機,380V 空気冷却式冷却機 |
||

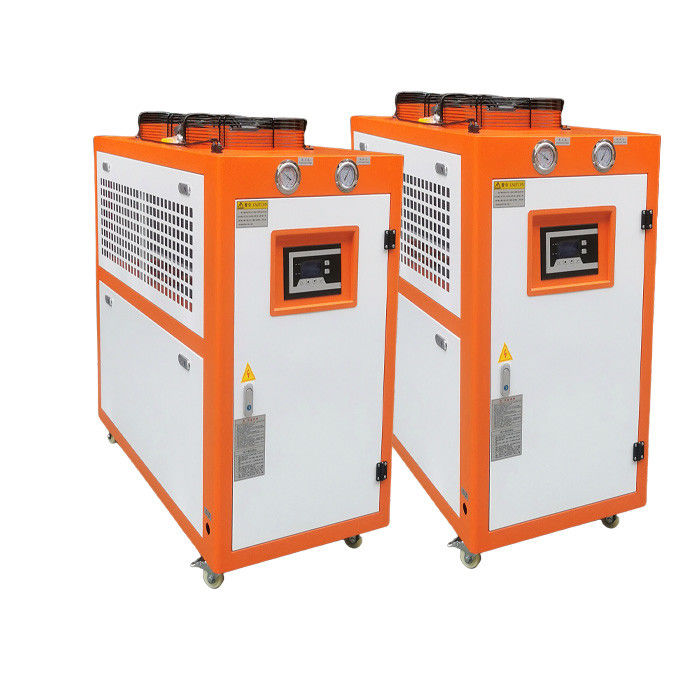

RX-6HP 空気冷却水冷却器 コーティングマシン 真空コーティング 電圧塗装酸化
製品説明:
真空コーティング・チラーとは,真空コーティング・機器の冷却に使用される冷却機である.その主な機能は,反応室の温度,標的材料,掃除ポンプやその他の設備の安定性とフィルムの質を確保するために.
生産特徴:
真空コーティング冷却機の主要特徴は:
1高精度温度制御:真空コーティング冷却機は,反応室の温度を正確に制御できます.目標材料と真空ポンプ,その他の設備,冷却水の温度と流れを制御する装置の安定性とフィルムの質を保証するために
2効率的な冷却:真空コーティング冷却機は,循環水を通して反応室,標的材料,真空ポンプ,その他の設備の温度を迅速に低下させることができます.そして冷却効率と生産効率を向上させる.
3設備構造がコンパクト:真空コーティング冷却機は,通常,コンパクトな構造設計を採用し,小さなスペースを占有し,設置と使用が簡単です.
4操作が簡単です:真空コーティングチラーの操作は比較的シンプルで,設備の制御を実現するために,温度と冷却水の流れを調整する必要があります.
5エネルギー節約と環境保護:真空コーティング冷却機は,エネルギー消費と環境汚染を減らすことができるエネルギー節約と環境保護の設計を採用します.
電子機器,光電子機器,航空,化学などの産業で広く使用されています.彼らは真空コーティング機器のための安定した冷却水源を提供することができます.装置の安定性とフィルムの質を保証する生産効率を向上させ,生産コストを削減する.
作業原理:
空気冷却式冷却機の主要構成要素には,圧縮機,空気コンデンサ,膨張弁,蒸発器が含まれます.
1圧縮機は低圧低温冷却ガスを取り込み 高圧高温ガスに圧縮します
2この高温高圧の冷却ガスは 空気のコンデンサに入り 周囲の空気と熱を交換し 環境に熱を排出します液体状態に収縮します..
3高圧冷却液は膨張弁を通過すると 圧力が急落し 低圧低温冷却液になります
4低温低圧の冷却液は蒸発器に入り 室内の熱を吸収し ガス状態に蒸発します室内の温度が冷却の目的を達成するために落ちる.
5循環を完了するために再び圧縮機に吸入されます.
空気冷却式冷却器の利点は,安装が簡単,冷却塔や冷却水ポンプの必要がないこと,保守コストが低いことなどです.効率は水冷却式冷却機より低い特に高温で効率がさらに低下します
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサー | 6 ボールバルブ | 10 水タンク | 14 低電圧コントローラ |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ | 16 圧縮バルブ |
技術パラメータ:
| モデル | RX-1HP | RX-2HP | RX-3HP | RX-4HP | RX-5HP | RX-6HP | RX-8HP | RX-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| カロリー/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
応用産業:
小型冷却機は,以下のものを含めながら,さまざまな産業およびアプリケーションに適しています.
1電子機器産業:小型冷却機は 高技術製品の冷却を可能にします機器の正常な動作を保証する電子部品.
2薬剤産業:小型冷却機は,温度制御を必要とする薬剤生産プロセスのリンクのために安定した冷却効果を提供します.医薬品の品質と安全性を保証する.
3食品加工中に温度制御を必要とするリンクのための冷却を提供することができます.食品の品質と安全性を確保するために.
4プラスチック産業:小型空気冷却機は,プラスチック注射鋳造,吹塑,挤出鋳造,など,温度制御リンクのための冷却を提供することができます.製品品質と生産効率を保証するために.
5化学産業:化学製品の品質と安全性を保証するために,化学生産プロセスで温度制御を必要とするリンクのための冷却を提供することができます..
一般的に,小型冷却機は,冷却を必要とする様々な機会に適しており,さまざまな産業のための効率的で安定し信頼性の高い冷却ソリューションを提供します.
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
空気冷却式冷却機は,標準的な複合板製の木箱に包装され,出荷されます.すべての部品はフィルムで固定され,保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を確保するために木製の箱に輸送マーク情報ラベルを貼り付け.
掃除用コーティング用冷却機の重要性
冷却機は真空塗装プロセスにおいて非常に重要な役割を果たし,真空塗装の質と効率に大きな影響を与えます.真空コーティングにおける冷却装置の役割は主に次の側面に反映されています:
1. 反応室の温度を制御: 真空コーティングプロセス中に,反応室の温度は上昇し続けます.温度が高くすぎると,フィルムの質とフィルム形成速度に影響を与える. The chiller can reduce the temperature of the reaction chamber by circulating water and maintain a constant temperature in the reaction chamber to improve the quality and film forming speed of the film.
2掃除ポンプの温度を制御する: 掃除ポンプは真空コーティングプロセスにおける不可欠な装置であり,温度上昇は,ポンプ効率と寿命を低下させます.冷却機は,真空ポンプシェルと吸管を冷却することによって真空ポンプの温度を下げることができます吸気効率を向上させ,真空ポンプの使用寿命を延長します.
3. 標的の冷却: 標的はコーティングプロセス中に熱を生成します. 時間内に冷却しなければ,標的の使用寿命を短縮し,フィルムの質に影響します.水冷却機は循環水を通して標的を冷却することができます目標の温度を恒定に保ち,目標の使用寿命を延長し,フィルムの質を改善します.
4装置の安定性を確保する:真空コーティングの過程で,装置の安定性はフィルム形成の質と効率に決定的な影響を与えます.冷却機は,反応室の温度を制御することで,装置の安定性を確保します.フィルム形成の質と効率を向上させるため.
簡単に言うと,冷却装置は真空塗装過程で装置の安定性を確保するだけでなく,反応室,真空ポンプ,標的の温度も制御できます.フィルム形成の質と効率を向上させるだから真空コーティングの重要性は無視できません
