商品の詳細:
|
| 製品名: | 空気冷水のスリラー | 電源: | 3相/380V/50Hz |
|---|---|---|---|
| ポンプパワー: | 0.75kw | 騒音レベル: | ≤65dB （A） |
| 安全保護: | 高低圧保護,過負荷保護,防凍保護 | 温度範囲: | 5-20°C |
| 冷却剤: | R404A | サイズ: | 930*520*975 |
| ハイライト: | 125HP 空気冷却水冷却機,125HP 空気冷却水冷却システム,大型空気冷却水冷却機 |
||

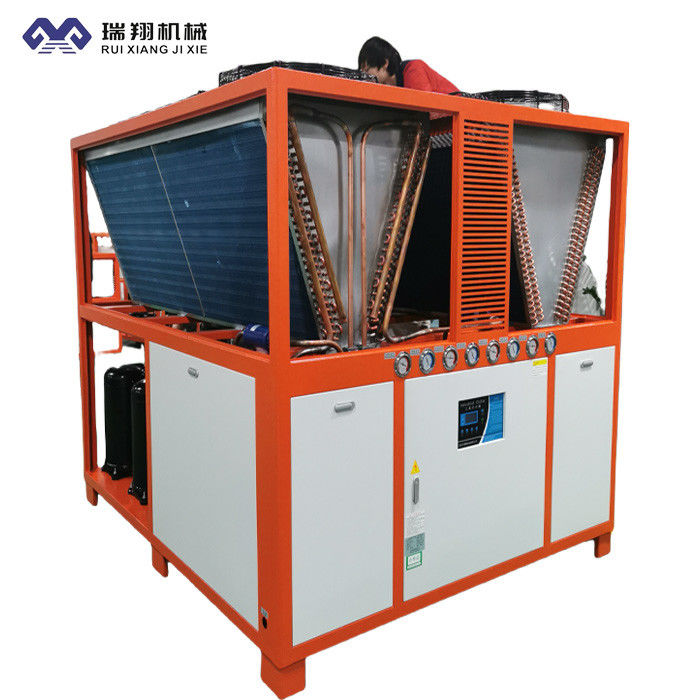

125HP 大型 空気冷却スクロールチラー 空調 恒温チラー
製品説明:
空調冷却・暖房型冷却機は特殊なタイプの冷却機です.冷たい水と熱水を供給するためにエアコンシステムに広く使用され,エアコンシステムの冷却と加熱の必要性を満たす.
このタイプの冷却機は二重機能で,空調システムの冷却用水と,空調システムの加熱用水を供給できます.通常は1つのユニットから構成されます圧縮機,冷却機,蒸発機,制御システムなどの主要部品を含む.
冷却モードでは,冷却・加熱型冷却機のコンプレッサーが冷却剤を圧縮し,冷却器を通して熱を散布します.システムから熱を放出します膨張弁によって冷却され,蒸発器に入り,空気や水の熱を吸収して冷たい水を作り出す.冷たい水 は,室内 の 温度 を 低め,冷却 する 管路 を 通し て 空気 調節 システム に 運ばれ ます.
暖房モードでは,冷却式冷却式暖房式冷却機は,外部の熱エネルギーを吸収し,逆循環で熱することができる.コンプレッサーは作業液を圧縮し,冷却器を通して熱を放出その後,作業液は膨張弁によって圧縮され,蒸発器に入り,外部の熱を吸収し,熱します.暖かい水 は,暖房 と 室内 温度 を 上げる ため の パイプ を 通し て 空気 調節 システム に 運ばれ ます.
空調冷却器と水冷却器の加熱により,空調システムの全年稼働を実現できます.夏の冷却モードか冬の暖房モードか快適なエアコンのニーズを満たすことができます. エネルギー節約,柔軟性,環境適応性の利点があり,さまざまな建物や場所に適しています.例えばオフィスビル商店,ホテル,病院など
要約すると,冷却・加熱用水冷却機は冷却・加熱用水冷却機で,冷却・加熱用水を冷却・加熱用水として供給できます.それは二重機能があり,様々な建物や場所に適しています.
製品の特徴:
空気冷却式スクロールチラーは,空気冷却式コンデンサーとスクロールコンプレッサー技術を使用するチラーです.以下にいくつかの共通項があります:
1高効率と省エネ: 空気冷却スクロールチラーは高効率のスクロールコンプレッサーを使用して高エネルギー効率の比率を提供し,省エネ操作を達成します.電気消費量が少なく,冷却が良くなります.エネルギー消費と運用コストを削減する.
2コンパクトな設計:このタイプの冷却機は,通常,コンパクトな構造設計を持ち,比較的小さなスペースを占めています.商業用および工業用用途においてより柔軟かつ便利である..
3迅速な冷却: 空気冷却式コンデンサーは,ファンやヒートシンクを通して熱を迅速に散布し,迅速かつ効果的な冷却効果を提供します.これは,空気冷却スクロールチラーが迅速な冷却を必要とするシナリオでうまく機能させる高温環境や急速な冷却を必要とするアプリケーションなど
4シンプルな設置: 空気冷却式スロールチラーは,外部水源や冷却塔に接続する必要がないため,比較的簡単に設置できます.これは,設置中にパイプレイアウトと水道システムの構成の複雑さを減らす時間と労働コストを節約します
5自動制御:多くの空気冷却スクロールチラーには高度な自動制御システムがあり,正確な温度制御とインテリジェントな操作を達成できます.これらの制御システムには,通常,設備の安定した動作と最適な性能を確保するための監視および制御機能があります..
6広範囲に適応可能: 空気冷却スクロールチラーは,商業ビル,オフィス,ホテル,医療施設を含む様々な冷却およびエアコンのアプリケーションシナリオに適しています.工業施設異なるサイズやニーズに対応し,適応性と柔軟性を備えています.
作業原理:
換気冷却・加熱型冷却機の特殊な動作原理については,冷却・加熱モードでの動作を考慮する必要があります.下記は,空調冷却と加熱型冷却機の一般的動作原理です.:
冷却モードでの動作原理:
1圧縮機操作:圧縮機は冷却機のコアコンポーネントです.冷却剤 (通常は冷却剤R410Aなど) を吸います.圧縮して高圧高温ガスにします.
2高圧高温冷却剤は冷却器を通過し,外部環境の空気や水と熱を交換する.この過程で,冷却剤は冷却器から冷却され,冷却剤は冷却器を通過し,冷却剤は冷却器を通過し,冷却剤は冷却器を通過し,冷却剤は冷却器を通過し,冷却剤は冷却器を通過し,冷却剤は冷却器を通過し,冷却剤は冷却器を通過し,冷却器を通過し,冷却剤は冷却器を通過し,冷却器を通過し,冷却器を通過し,冷却器を通過し,冷却器を通過し,冷却器を通過し,冷却器を通過し,冷却器を通過し,冷却器を通過し,冷却器を通過し,冷却器を通過し,冷却器を通過し,冷却器を通過し,冷却器を通過し,冷却器を通過し,冷却器を通過し,冷却器を通過し,冷却器を通過冷却剤は冷却され,高圧液体に凝縮されます..
3膨張弁制御:高圧液体が膨張弁を通過し,圧力は急速に低下し,低圧状態に入ります.この急激 な 圧力 低下 に よっ て,冷却 剤 の 温度 が 急激 に 低下 する.
4蒸発器熱吸収:低圧冷却剤は蒸発器 (蒸発コンデンサ) に入り,空気や水と熱を交換する.この過程で,冷却剤は蒸発器 (蒸発コンデンサ) に流入し,冷却液は蒸発器 (蒸発コンデンサ) に流入し,冷却液は蒸発器 (蒸発コンデンサ) に流入し,冷却液は蒸発器 (蒸発コンデンサ) に流入し,冷却液は蒸発器 (蒸発コンデンサ) に流入し,冷却液は蒸発器 (蒸発コンデンサ) に流入し,冷却液は蒸発器 (蒸発コンデンサ) に流入し,冷却液は蒸発器 (蒸発コンデンサ) に流入し,蒸発器 (蒸発コンデンサ) に流入し,蒸発器 (蒸発コンデンサ) に流出する.冷却剤は熱を吸収し,低圧蒸気に蒸発する..
5冷たい水供給:低圧蒸気は,残りの液体冷却剤を分離するために分離器を通過します.蒸気は再び冷却プロセスを実行するために圧縮機サイクルに吸い込まれます同時に,蒸発器内の熱交換によって,冷却水の循環は,冷たい水を供給するためにパイプラインを通ってエアコンシステムに輸送されます.
加熱モードでの動作原理:
暖房モードでは,空調冷や温かいタイプの冷却機は,逆循環によって暖房機能を実現します. 作業原理は以下のとおりです.
1コンプレッサー操作:冷却モードと同様に,コンプレッサーは作業液 (通常冷却剤) を吸い込み,高圧および高温ガスに圧縮します.
2高圧高温冷却剤は冷却器を通して外環境と熱を交換し,外環境に熱を放出します.
3膨張弁制御:高圧液体が膨張弁を通過し,圧力が低下し,低圧状態に入り,冷却剤の温度が低下します.
4蒸発器の熱吸収:低圧冷却剤は蒸発器に入り,蒸発過程で熱を吸収し,外環境からの熱を吸収します.
5熱水供給:低圧蒸気は分離器を通して液体冷却剤に分離され,蒸気は圧縮機に吸い込まれ,循環します.同時に,熱交換によって,蒸気は冷却器に吸収されます.熱エネルギーは水循環システムに転送され,暖房用温水供給ができます.
空調冷却・加熱型冷却機は,冷却・加熱モードでの循環過程を通じて冷たい水と熱水を供給する.この二重機能により,異なる季節や環境条件におけるエアコンのニーズに適応できます..
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサー | 6 ボールバルブ | 10 水タンク | 14 低電圧コントローラ |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ | 16 圧縮バルブ |
技術パラメータ:
| モデル | RX-1HP | RX-2HP | RX-3HP | RX-4HP | RX-5HP | RX-6HP | RX-8HP | RX-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| カロリー/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| モデル | RX-12HP | RX-15HP | RX-20HP | RX-25HP | RX-30HP | RX-40HP | RX-50HP | RX-60HP | ||
| 冷却容量 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
応用産業:
小型冷却機は,以下のものを含めながら,さまざまな産業およびアプリケーションに適しています.
1電子機器産業:小型冷却機は 高技術製品の冷却を可能にします機器の正常な動作を保証する電子部品.
2薬剤産業:小型冷却機は,温度制御を必要とする薬剤生産プロセスのリンクのために安定した冷却効果を提供します.医薬品の品質と安全性を保証する.
3食品加工中に温度制御を必要とするリンクのための冷却を提供することができます.食品の品質と安全性を確保するために.
4プラスチック産業:小型空気冷却機は,プラスチック注射鋳造,吹塑,挤出鋳造,など,温度制御リンクのための冷却を提供することができます.製品品質と生産効率を保証するために.
5化学産業:化学製品の品質と安全性を保証するために,化学生産プロセスで温度制御を必要とするリンクのための冷却を提供することができます..
一般的に,小型冷却機は,冷却を必要とする様々な機会に適しており,さまざまな産業のための効率的で安定し信頼性の高い冷却ソリューションを提供します.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
クリエーターの技術サポートとサービスには,次の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
冷却器 は 標準 的 な 複合 材 の 木製 の 箱 に 包装 さ れ,出荷 さ れ て い ます.すべての 部品 は フィルム で 固定 さ れ,保護 さ れ て い ます.その 後,ユニット は 簡単に 輸送 する ため の パレット に 置か れ ます.配送の正確性を確保するために木製の箱に輸送マーク情報ラベルを貼り付け.
空気冷却式ロールチラー の蒸発器 は,水 や 空気 に 接触 する 際 に 熱 を どの よう に 吸収 し ます か.
空気冷却スクロールチラーの蒸発器が水や空気との接触によって熱を吸収する過程は,次の2つの方法で実施できる.
1水冷却方法:
水冷却では,蒸発器の内側には通常,冷たい水を循環させることで熱を吸収するチューブまたはペニント管のセットが含まれます.水は循環ポンプを通して冷水システムから蒸発器のパイプに輸送されます冷却剤は蒸発器内側から,このチューブの外面を通り,冷たい水はチューブの内側を通ります.冷却剤の低温と低圧により冷たい水管の表面から熱を吸収し 冷たい水の温度を下げ,熱を吸収します.この方法で冷たい水を循環させることができます.冷却剤は蒸発と熱吸収のサイクルを継続している間.
2空気冷却方法:
空気冷却モードでは,蒸発器内のパイプ表面は外気にさらされる.冷却剤はチューブ内側に流れ,扇風機は蒸発器のチューブ表面に外気を吹き込む.外気との接触によって,冷却剤はパイプ表面から熱を吸収し,パイプ表面が冷却して熱を運び去る.この方法で,冷却剤は蒸発と熱吸収のサイクルを継続することができます.
蒸発器は蒸発過程で冷却剤が熱を吸収する能力を利用します 水や空気と接触することで冷却効果を達成するために水や空気から熱を吸収する使用する特定の方法は,アプリケーションのニーズと設計の要求に依存します.
